壓力開關工作原理

壓力開關的工作原理可以歸納如下：

一、基本工作原理

壓力開關是一種簡單的壓力控制裝置，當被測壓力達到額定值時，壓力開關可發出警報或控制信號。具體來說，其工作原理涉及以下幾個關鍵步驟：

1. **感應壓力變化**：

* 當系統內的壓力高于或低于設定的安全壓力值時，壓力開關內部的感應器(如碟片)會瞬時發生移動。

2. **傳遞壓力信號**：

* 感應器的移動通過連接導桿推動開關接頭，從而接通或斷開電源。

3. **恢復與復位**：

* 當系統內的壓力恢復到設定的安全壓力值時，感應器會再次移動，使開關恢復到原始位置和狀態。

二、關鍵元件與參數

1. **彈性元件**：

* 壓力開關采用的彈性元件包括單圈彈簧管、膜片、膜盒及波紋管等，這些元件在壓力變化時產生位移。

2. **開關元件**：

* 常見的開關元件有磁性開關、水銀開關、微動開關等，它們負責改變電路的通斷狀態。

3. **設定值與量程**：

* 壓力開關通常具有可調節的設定值范圍，如0.1~1.0Mpa，以及量程范圍，如-100KPa至200MPa。

三、應用與調試

1. **應用**：

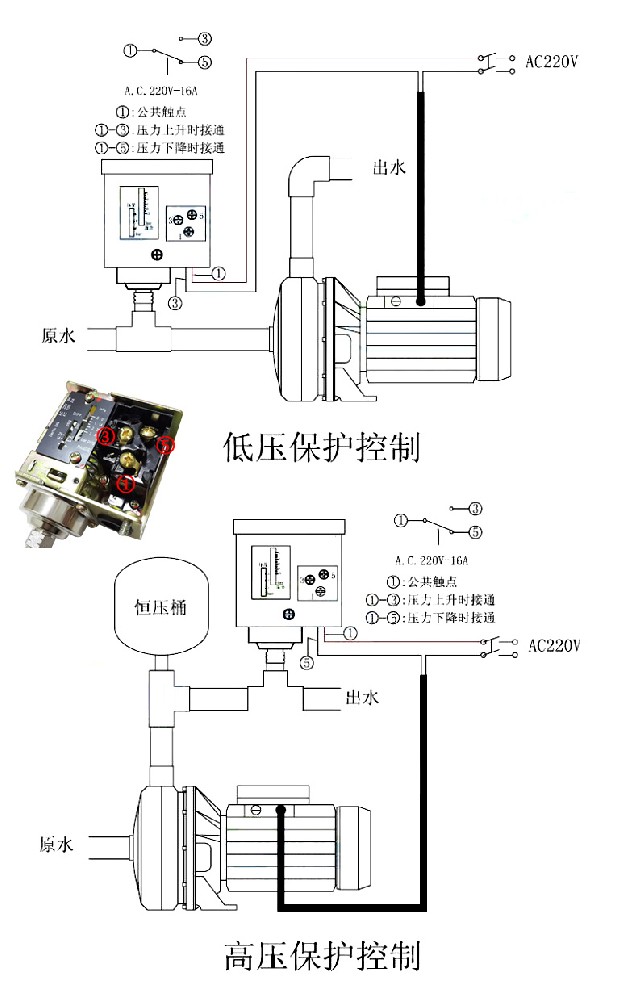

* 壓力開關廣泛應用于各種需要壓力控制的場合，如空壓機、液壓系統等，用于調節設備的起停狀態或保護設備免受過高或過低的壓力影響。2. **調試步驟**：

* 調試壓力開關時，通常需要使用萬用表等工具，并按照一定的步驟進行操作，如旋動調節螺絲以設置合適的壓力值，然后觀察開關在達到設定值時的動作情況。

壓力開關的工作原理是通過感應系統內的壓力變化，并控制電路的通斷狀態來實現對壓力的控制和監測。在實際應用中，需要根據具體的需求和場合選擇合適的壓力開關并進行調試。
