壓力開關的選用和安裝說明

如何選擇壓力開關

1.選用壓力開關，使預定的設定值位于壓力開關的設定值調節范圍的中間部分。一般為壓力開關的調節范圍的20%-80%；
2.壓力開關若要安裝在室外時，應給予足夠的保護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入；
3.對于有壓力峰值及脈沖壓力的受控液體介質，可在壓力開關接口上安裝一個壓力沖擊阻尼器以消除不利影響；
4.壓力開關通斷電流不能大于額定值；

壓力開關的安裝說明

1.打開壓力開關的表蓋，將壓力開關垂直安裝在儀表板上，嚴禁用手扳動或用工具碰撞壓力開關中的零部件，以防改變性能；
2.管道接頭選入傳感器內深度不可超過12mm.

安裝案例說明

【例】：選用設定值調節范圍0.03~0.8MPa的控制器，要求將壓力上升至0.6MPa發出觸點信號具體操作步驟如下：

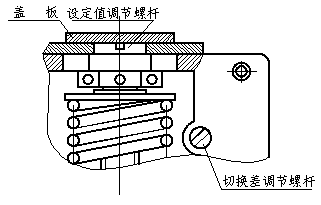

1. 打開設定值調節螺桿上面的蓋板，將產品旋入壓力校驗臺的螺紋接口上注意要用扳手夾持傳感器的平面部分；
2. 打開前蓋，將電纜導線接入微動開關的接線片上，電纜的另一頭接上萬用表；
3. 將壓力加至0.6MPa，此值可從標準壓力計中讀出；
4. 順時針旋轉設定值調節螺桿，直至開關觸點在0.6MPa處切換；
調節壓力校驗臺的壓力在0.6MPa上下來回變化，檢驗壓力上升時觸點切換值是否是0.6MPa，此值即為要設定的上切換值，其對應的下切換值應是0.6MPa減去切換差0.012MPa（左右），即為0.588MPa（左右），然后蓋上設定值調節螺桿上面的蓋板。

注：常州天利壓力開關的詳細選型可參考：壓力開關選型
