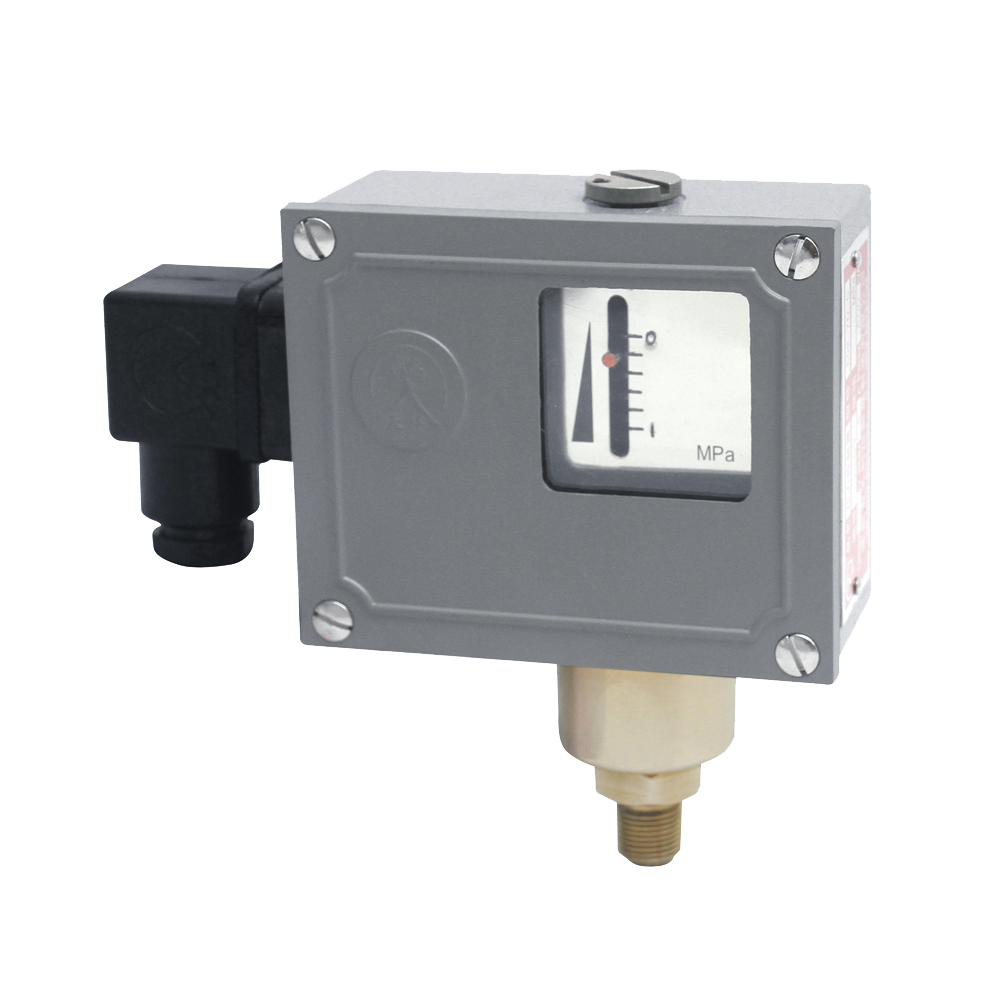

概述
控制器采用波紋管式的傳感器，可用于中性氣體、液體介質。控制器的設定值可調，調節范
圍0.1～2.5MPa。
主要技術性能
| 工作粘度 | <1×10－3m2/s |
| 開關元件 | 微動開關 |
| 外殼防護等級 | IP54 |
| 環境溫度 | －40℃～50℃ |
| 介質溫度 | 0～120℃ |
| 安裝位置 | 壓力接口垂直向下（允許傾斜15°） |
| 抗振性能 | Max 20m/s2 |
| 重復性誤差 | ≤1% |
| 同步性誤差 | ≤0.5%(指下切換值的同步誤差①) |
| 觸點容量 | AC 220V 6A（阻性）600VA |
特點
可用于空氣、氣體、水、水蒸汽、制冷劑、油等介質。
規格
TL0204切換差不可調
|
設定值 調節 范圍 MPa |
切換差不大于 MPa |
*大允許壓力② MPa |
開關切換次數 次/分 | 壓力傳感器材料 | 接 口內螺紋 |
重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | |
| 外殼 | 波紋管 | ||||||||
| －0.1～0 | 0.011 | 1 | 20 | 黃銅 |
不銹鋼 00Cr17Ni 14Mo2 (316L) | G1/4″ | 1.4 | 01 | TL0204.80-106066 |
| －0.1～0.1 | 0.012 | TL0204.80-105066 | |||||||
| －0.1～0.16 | 0.015 | TL0204.80-104066 | |||||||
| －0.1～0.25 | 0.018 | TL0204.80-103066 | |||||||
| 0～0.1 | 0.012 | TL0204.80-110066 | |||||||
| 0～0.16 | 0.015 | TL0204.80-111066 | |||||||
| 0.01～0.25 | 0.015 | TL0204.80-145066 | |||||||
| 0.02～0.4 | 0.045 | 2 | 1.25 | 02 | TL0204.80-151066 | ||||
| 0.03～0.6 | 0.054 | TL0204.80-156066 | |||||||
| 0.03～1 | 0.06 | TL0204.80-158066 | |||||||
| 0.05～1.6 | 0.12 | 5 | 1.3 | 03 | TL0204.80-167066 | ||||
| 0.05～2.5 | 0.15 | TL0204.80-169066 | |||||||
注：①要求上切換值同步，應在訂貨中注明。
②在實際工作中，即使短暫的壓力峰值也不能超過此值。
