概述

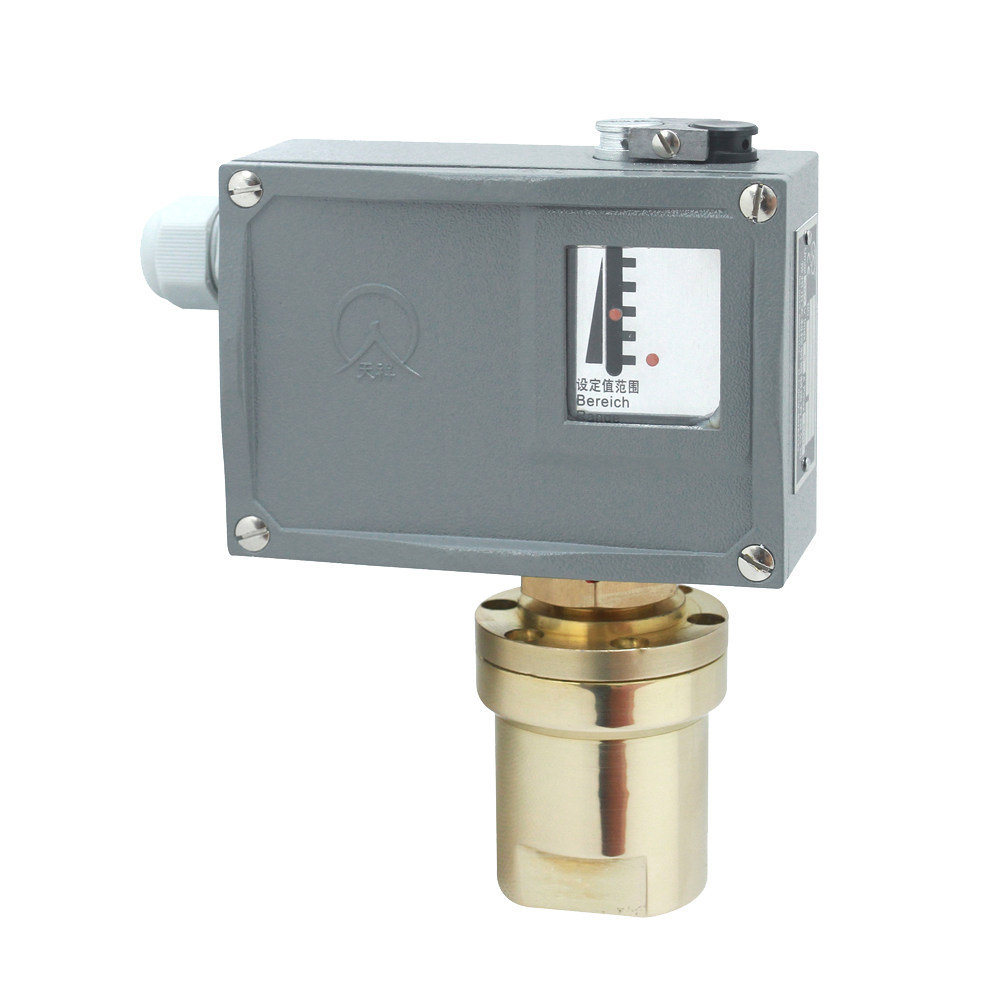

控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。控制器的設定值可調，調節范圍0.02～1.6MPa,工作壓力范圍0.05～2.5MPa。
主要技術性能
規格
TL2007切換差不可調
TL2007切換差可調
TL2008切換差不可調（小切換差，無防爆型）
注：①為高壓口的介質壓力范圍。
②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
控制器采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。控制器的設定值可調，調節范圍0.02～1.6MPa,工作壓力范圍0.05～2.5MPa。
主要技術性能
| 普通型 | 防爆型 | |
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 開關元件 | 微動開關 | 密封開關 |
| 防爆等級 | — | Exde Ⅱ CT4～T6 合格證編號: GYB19.1360X |
| 外殼防護等級 | IP65（符合DIN40050，與GB4208中IP65相當） | IP54（符合DIN40050，與GB4208中IP54相當） |
| 環境溫度 | －30℃～50℃ | －20℃～50℃ |
| 介質溫度 | 0～120℃ | 0～95℃ |
| 安裝位置 | — | 壓力接口垂直向下 |
| 抗振性能 | TL2007：40m/s2；TL2008：20m/s2 | Max：20m/s2 |
| 重復性誤差 | ≤1% | ≤1% |
| 觸點容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
規格
TL2007切換差不可調
|
差壓設 定值調 節范圍 MPa |
切換差不大于 MPa |
工作壓 力范圍 ① MPa |
*大允許壓力② MPa |
開關切換次數 次/分 |
壓力傳感器材料 |
接口 內螺紋 |
重量 kg |
外形尺寸圖號 | 訂貨目錄編號 | |||
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
| 0.02～0.1 | 0.015 | 0.05～1.6 | 2 | 10 | 黃銅 |
不銹鋼00Cr17Ni 14Mo2 (316L) |
G1/4″ | 1.20 | 01 | 02 | TL2007.10-147066 | TL2007.50-147066 |
| 0.02～0.16 | 0.017 | TL2007.10-148066 | TL2007.50-148066 | |||||||||
| 0.025～0.25 | 0.02 | TL2007.10-154066 | TL2007.50-154066 | |||||||||
| 0.03～0.4 | 0.025 | TL2007.16-154066 | TL2007.50-155066 | |||||||||
| 0.05～0.6 | 0.07 | 0.1～2.5 | 3 | TL2007.10-155066 | TL2007.50-164066 | |||||||
| 0.05～1 | 0.08 | TL2007.10-164066 | TL2007.50-166066 | |||||||||
| 0.05～1.6 | 0.09 | TL2007.10-166066 | TL2007.50-167066 | |||||||||
|
差壓設 定值調 節范圍 MPa |
切換差不大于 MPa |
工作壓 力范圍 ① MPa |
*大允許壓力② MPa |
開關切換次數 次/分 |
壓力傳感器材料 |
接口 內螺紋 |
重量 kg |
外形尺寸圖號 | 訂貨目錄編號 | |||
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
| 0.02～0.1 | 0.04 | 0.05～1.6 | 2 | 10 | 黃銅 |
不銹鋼 00Cr17Ni 14Mo2 (316L) |
G1/4″ | 1.25 | 01 | 02 | TL2007.00-147066 | TL2007.40-147066 |
| 0.02～0.16 | 0.04 | TL2007.00-148066 | TL2007.40-148066 | |||||||||
| 0.025～0.25 | 0.045 | TL2007.00-154066 | TL2007.40-154066 | |||||||||
| 0.03～0.4 | 0.05 | TL2007.00-155066 | TL2007.40-155066 | |||||||||
| 0.05～0.6 | 0.17 | 0.1～2.5 | 3 | TL2007.00-164066 | TL2007.40-164066 | |||||||
| 0.05～1 | 0.18 | TL2007.00-166066 | TL2007.40-166066 | |||||||||
| 0.05～1.6 | 0.2 | TL2007.00-167066 | TL2007.40-167066 | |||||||||
|
差壓設 定值調 節范圍 MPa |
切換差不大于 MPa |
工作壓力范圍 ① MPa |
*大允許壓力② MPa |
開關切換次數 次/分 |
壓力傳感器材料 |
接口內 螺紋 |
重量 kg |
外形尺寸圖號 | 訂貨目錄編號 | |
| 外殼 | 波紋管 | |||||||||
| 0.02～0.1 | 0.0075 | 0.05～1.6 | 2 | 10 | 黃銅 |
不銹鋼 00Cr17Ni 14Mo2 (316L) |
G1/4″ | 1.20 | 01 | TL2008.10-147066 |
| 0.02～0.16 | 0.008 | TL2008.10-148066 | ||||||||
| 0.025～0.25 | 0.01 | TL2008.10-154066 | ||||||||
| 0.03～0.4 | 0.012 | TL2008.10-155066 | ||||||||
| 0.05～0.6 | 0.035 | 0.1～2.5 | 3 | TL2008.10-164066 | ||||||
| 0.05～1 | 0.04 | TL2008.10-166066 | ||||||||
| 0.05～1.6 | 0.045 | TL2008.10-167066 | ||||||||
②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
